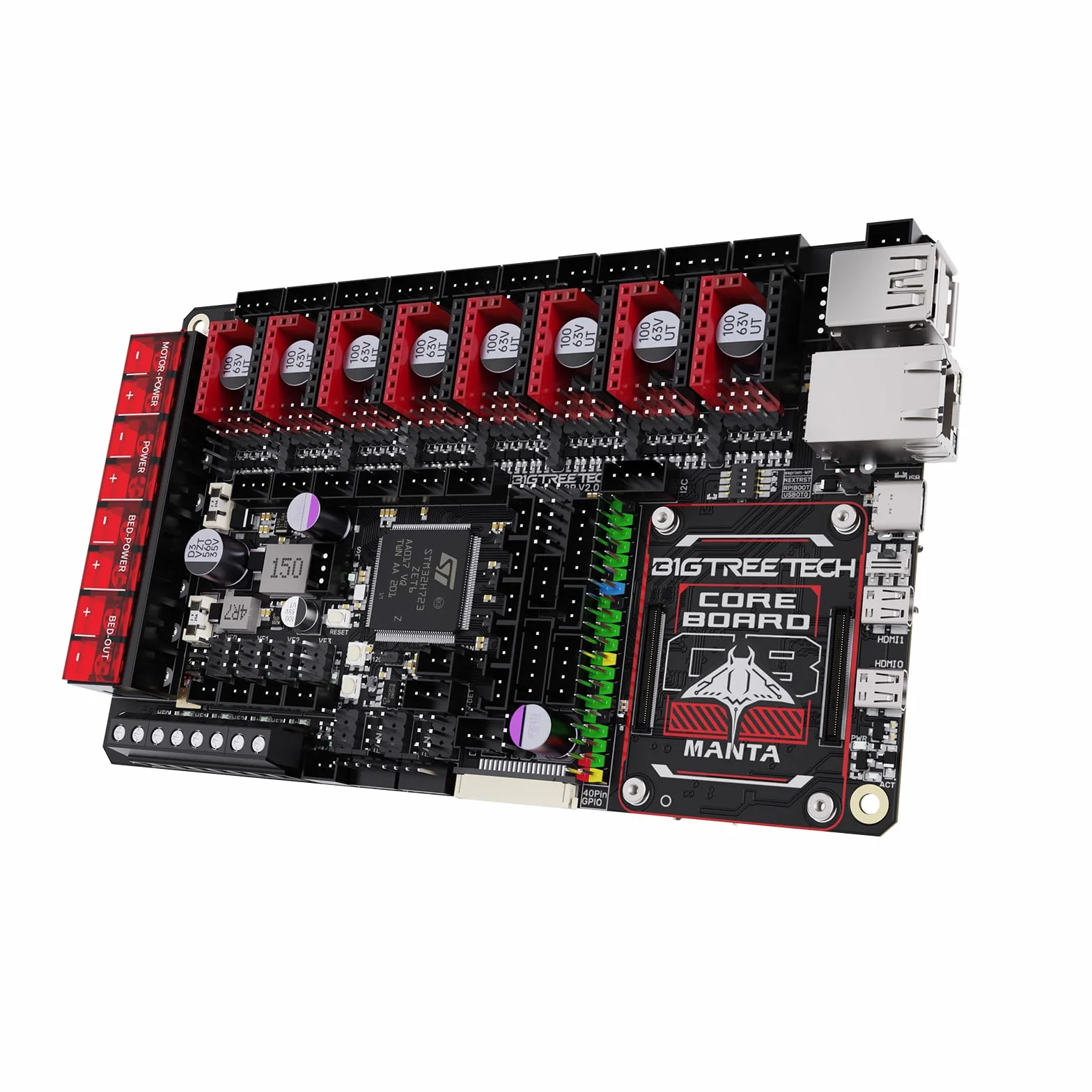

BIGTREETECH Manta M8P V2.0 Integrierte Steuerplatine 32Bit Running Klipper mit CB1, Hochgeschwindigkeits-3D-Drucker-Motherboard, Kompatibel TMC5160T Plus, TMC5160, TMC2209, TMC2240 Stepper-Treiber

Marke: BIQU
CPU-Sockel: OLGA 1718
Kompatible Geräte: Drucker
RAM-Speichertechnologie: DDR
Kompatible Prozessoren: STM32H723ZET6
Chipsatztyp: STM32H723ZET6
Modellname: Manta
Hauptstromanschlusstyp: DC-Jack
Grafikkartenschnittstelle: Integriert
Verfügbare Speicherkartensteckplätze: 32

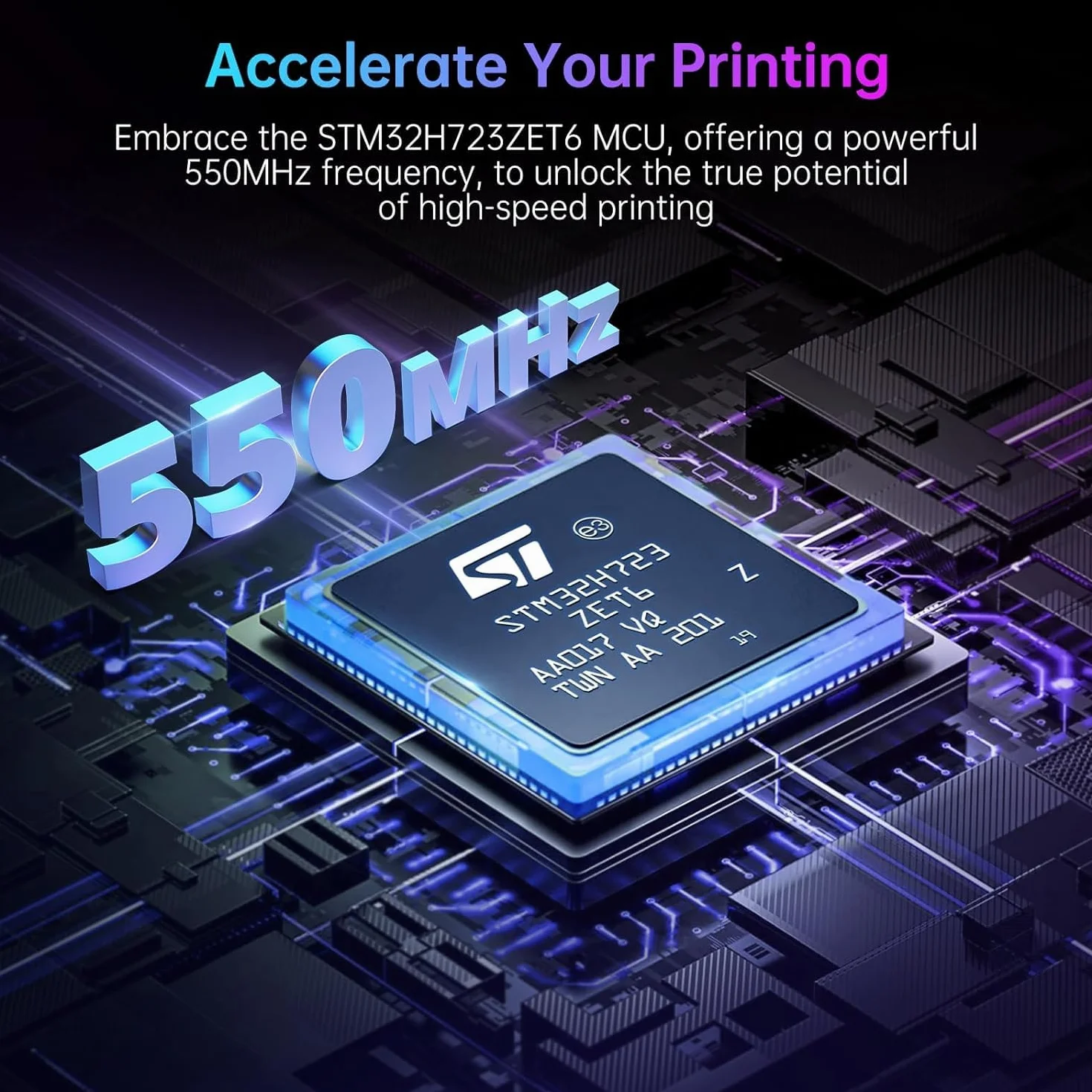

- BIGTREETECH Manta M8P V2.0 Control Board verwendet 32-Bit ARM Cortex-M7 Serie STM32H723ZET6 Hauptsteuerchip mit einer Kernfrequenz von 550MHz. MOSFET mit hohem Wirkungsgrad für geringere Wärmeentwicklung;
- Der Power-Chip der Manta M8P integrierten Hauptsteuerplatine nimmt TPS5450-5A, die DC12/24V Stromeingang unterstützt; der Ausgangsstrom dieses Chips ist bis zu 5A, und der Spitzenwert kann 6A erreichen, die perfekt die Stromversorgung des Raspberry Pi unterstützt.

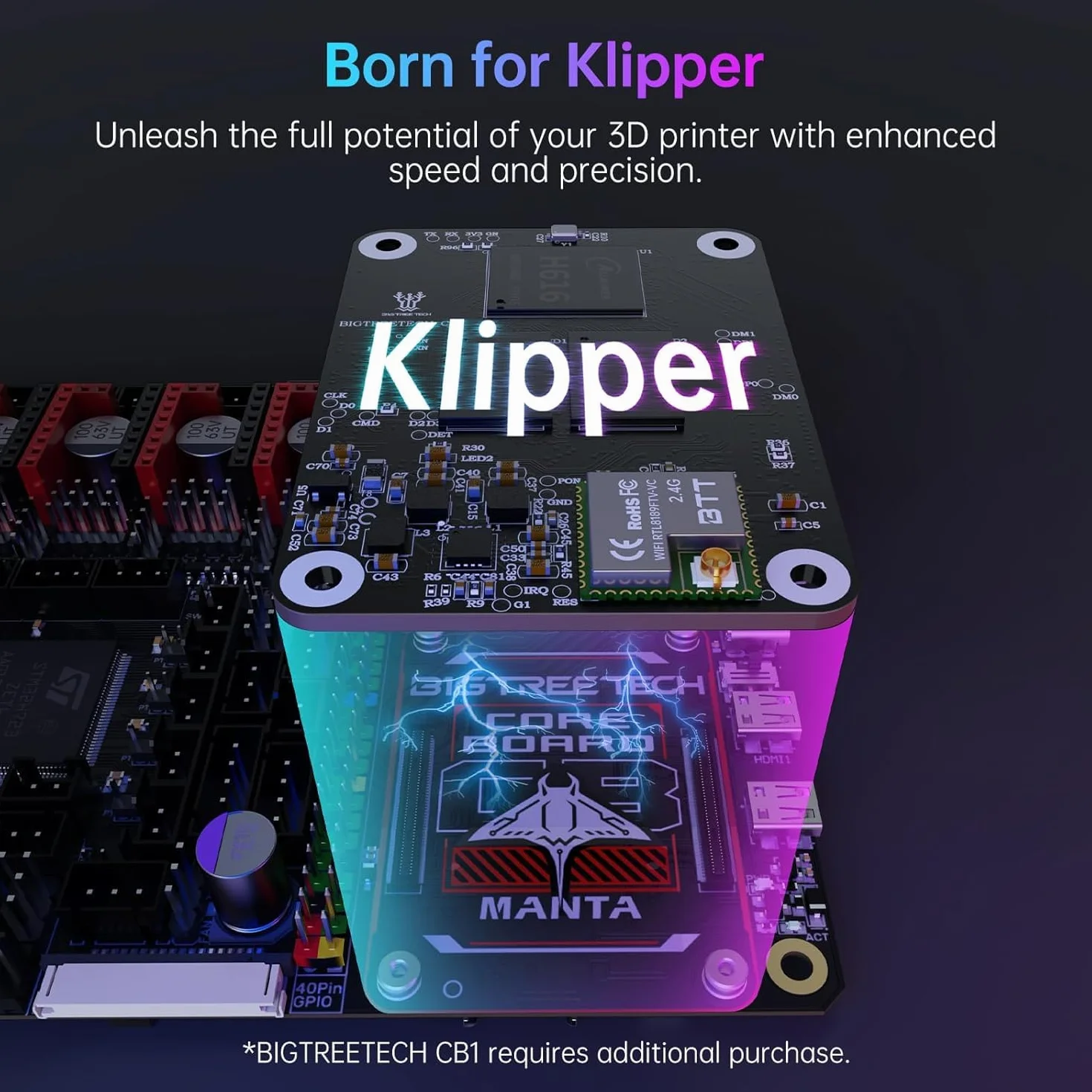

- Die Steuerplatine und die Hauptplatine verwenden die BTB-Verbindungsmethode, so dass auch andere Hauptplatinenlösungen als CM4 ausgewählt werden können, z. B. BIGTREETECH CB1. Die Hauptplatine reserviert die SPI-Erweiterungsschnittstelle für die Verwendung der Klipper-Firmware zum Anschluss eines externen Beschleunigungssensors zur Beschleunigungskompensation.
- Der Thermistor kann den Pull-up-Widerstandswert über den Jumper auswählen, der PT1000 ohne externe Module unterstützt, was für den Heimwerker bequem ist; die Steuerplatine verfügt über eine Drei-Wege-Vier-Draht-Lüfterschnittstelle, die für den Anschluss einer Wasserkühlung verwendet werden kann.
- Die MCU-Firmware kann durch SD-Karte oder durch DFU durch Klippers Make-Flash-Befehl aktualisiert werden; die Hauptplatine reserviert die Näherungsschalter-Schnittstelle, unterstützt NPN- und PNP-Typauswahl, (24V, 12V, 5V) Spannung optional, gemeinsam mit VFAN6 Spannungsauswahl.
